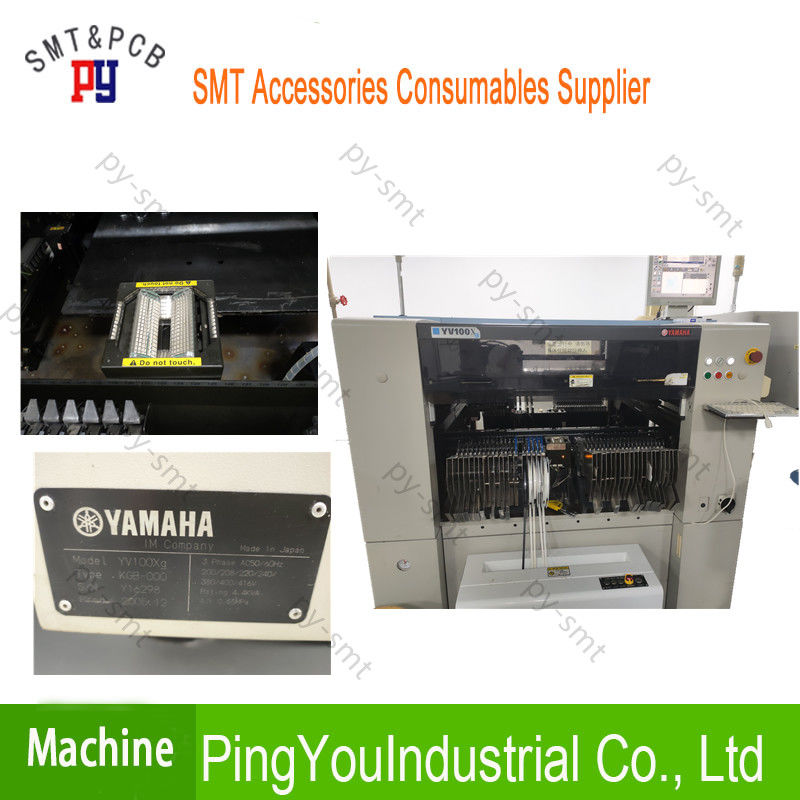

Электронный блок сборочного оборудования ИАМАХА ИВ100СГ СМТ устанавливая машину

Электронный блок ИАМАХА ИВ100СГ устанавливая машину оборудования КГБ-000 неподдельную используемую

Электронный блок ИАМАХА ИВ100СГ устанавливая машину оборудования КГБ-000 неподдельную используемую

Характеристики продукта:

Высокоскоростная установка на 0,18 сек/обломоках (под оптимальными условиями).

16 200 КПХ (0.22сек/чип) достиганных под условием ИПК9850.

Точность установки +/--50 микрон (абсолютная точность: опознавание все-шарика μ+3σКонтинуоуслы КСП/БГА, включая суждение рванин и дефектов.

Размещещние компонентов широкого диапазона, от 0603 к ·31мм КФП.

Идеал для модуля памяти следующего поколени.

Модель: ИВ100Сг

Размеры ПКБ

Тип м: Л460ксВ335мм) (Макса/Л50ксВ50мм (минута)

Л тип: Л460ксВ440мм) (Макса/Л50ксВ50мм (минута)

Точность установки

Абсолютная точность (μ+3σ): +/-0.05мм/КХИП, +/-0.05мм/КФП [при использовании компонентов Ямаха стандартных

Время цикла установки:

0.18сек/КХИП, 1.7сек/КФП [под оптимальными условиями], 1608КХИП: 16,200КПХ (0.22сек/чип)

[Условие ИПК9850]

Компоненты применимые для устанавливать:

0603~·компоненты 31мм, СОП·СОДЖ, КФП, соединитель, ПЛКК, КСП, БГА

Голова ФНК: Позволяемая высота на поверхности ПКБ перед переходом: 4мм максимальное.

Высота компонентов которые можно установить: 15мм.

*Моунтинг компонентов с высотой 6,5 к 15мм возможен если некоторые условия соотвествованы.

Стандартная голова: Позволяемая высота на поверхности ПКБ перед переходом: 6.5мм максимальное.

Высота компонентов которые можно установить: 15мм.

*Моунтинг компонентов с высотой 6,5 к 15мм возможен если некоторые условия соотвествованы.

Внешние размеры Л1,650ммксВ1,408ммксХ1,850мм

Вес приблизительно 1,600кг главного блока

1) Высокоскоростная и высокоточная многофункциональная модульная машина размещения

2) 0,18 размещения секондс/КХИП ультра высокоскоростных (самое лучшее условие) 16200КПХ (зерно/час)

3) В государстве ИПК9850, скорость заплаты до 16200КПХ (соответствие к 0,22 секондс/КХИП)

4) Установите 0603 компонента, всю точность до ± 50 микронов, полная точность повторения до ± 30 микронов

5) Широкий диапазон применений, от 0201 микрокомпоненц (дюйма) к компонентам 31мм КФП большим

6) Используя 2 высоких цифровой фотокамеры мульти-зрения разрешения

7) Непрерывное опознавание шарика припоя для компонентов КСП/БГА, включая определение дефекта шариков припоя

8) Запатентованное ИАМАХА сопло изменения полета можно выбрать, которое может эффектно уменьшить потерю машины бесполезную

9) Самый лучший выбор для всеобщего типа

10) И-ось управляется высокомощными усилителями сервопривода и штангами винта высоко-ригидности на левых и правых концах.

Эта заново начатая полн-фиксированная технология двойн-водителя ускоряет ход ускорения и координации

через оба конца управлять и завершает функцию ускорения. Уменьшенное располагая время.

Тип размера м доски: Л460*В335 (МАКС) - Л50*В50 (МИНУТА)

Л тип: Л460*В440 (МАКС) - Л50*В50 (МИНУТА)

Абсолютная точность точности установки (μ+3σ): ±0.05мм/чип, ±0.05мм/КФП

Скорость 0,18 секондс/КХИП 1,7 секондс/КФП установки, 1608/КХИП: 16200КПХ

Моунтабле компоненты компонентов 0603-31мм, СОП/СОДж/КФП/Коннекторс/ПЛКК/КСП/БГА

Проставляет размеры 1650*1408*1900

Полный вес 1600КГ
