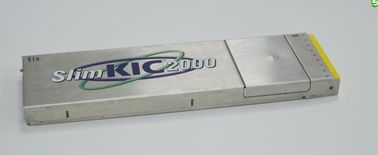

Канал 9 прочного профилировщика тонкий КИК 2000 СМТ термального для машины печи Рефлов

Канал 9 термального профилировщика тонкий КИК 2000 СМТ для машины печи Рефлов

Обнаружение самого лучшего рецепта печи с СлимКИК 2000 используя вариант программного обеспечения автофокуса

Канал 9 термального профилировщика тонкий КИК 2000 СМТ для машины печи Рефлов

Сделанный профилировать легким:

Путем автоматизировать сложную задачу отростчатой установки СлимКИК® 2000 делает профилировать настолько легкое

что любой оператор может быстро достигнуть оптимального процесса. Просто выберите от а

встроенная библиотека содержа сотни обыкновенно используемых спецификаций затира припоя.

Программное обеспечение использует спецификации профиля поставщика затира термальные к автоматически

определите отростчатое окно. Цвет-закодированные сигналы предупреждают оператора к любым из

условия спецификации.

Профилировать сделанный быстро:

СлимКИК 2000 отличает новаторским, технология патента заявлен которая виртуально исключает

требующие много времени задачи традиционно связанные с профилировать температуры.

Автоматизированы зоны печи и отображение термопар на продукте. Процесс

приемлемость немедленно определена, уменьшая число необходимых бегов профиля и

уменьшая вынужденный перерыв в выпуске продукции.

Сделанный профилировать точным:

СлимКИК 2000 упрощает профилировать путем уменьшение процесса к одиночному номеру

— отростчатое окно Индекс™ (PWI) — так вы умеете точно как хороший ваш профиль.

Упрощенный пользовательский интерфейс направляет оператора через профилируя процесс,

уменьшающ потенциал для неправильной установки печи и выход-уменьшающ изменяет

Сделанный профилировать безболезненным:

СлимКИК 2000 принимает боль из отростчатой установки для даже больше всего

сложные продукты и требования — включая узкое отростчатое наведенное окно

неэтилированным соответствием. Исключите боль неэтилированного перехода от вашего

термальные процесс, пока оптимизирующ качество продукции и надежность.

Навигатор КИК:

вариант навигатора ™Тхэ КИК автоматизирует оптимизирование вашей отростчатой установки.

Пожалуйста см. технические спецификации навигатора КИК для дополнительной информации.

Автофокус КИК:

вариант автофокуса ™Тхэ КИК исключает догадки связанные с инициалом

установка продукта. Автофокус включает навигатора КИК. Пожалуйста см. данные по автофокуса

покройте для дополнительной информации.

Точность: .................................. ±1.2°К

Разрешение: ...... Переменная 0,3 к 0.1°К

Внутренний работая Темп: ......... 0°К к 105°К

Совместимость термопары: . Напечатайте к, 9 или 12

Ряд ТКсТемпературе: ................ - 150°К к 1050°К

Возможность компьютера: … Требования к ПКПовер: батарея щелочных аккумуляторов .9В

Термальный приемник: 433,92 МХз

Размеры: … См. температуру

Диаграмма допуска ниже для спецификаций.

Модель Даталогер: данные загружены к компьютеру через кабель после бега.

Модель двойного блока: данные отправлены в компьютер в реальное временя во время бега. Он также хранятся внутренне для высокоскоростной загрузки после бега.

Примечание: СлимКИК 2000 может взаимодействовать сразу с печью

регулятор, исключая потребность для ручного сетпоинт ввода данных. Пожалуйста советуйте с вашей печью

поставщик для наличия

Профилировать уменьшенный к одиночной ранжировке НумберФор точной представления профиля, СлимКИК 2000 использует отростчатый индекс (PWI) окна. ПВИ высчитывает насколько из доступного отростчатого окна использовано, который дали профилем по отношению к своим отростчатым спецификациям. Поэтому, низкий ПВИ, эффективное и стабилизированный процесс! (См. технические спецификации ПВИ для подробного объяснения)

Минимальное ядр системы РекиременцДуал/1 ГХз ПК процессора с 2 бит1 сторагеВидео 1024 кс 768 ГБ РАМ2 ГБ доступными 16 разрешение/доступный порт УСБ (для загрузки данных) 1 доступный порт УСБ (для ключа программного обеспечения) Микрософт® Виндовс® СП, перспектива или 7. (трицатидвухразрядный или 64-разрядный)

Методики проверки

Перечислена ниже постепенная процедура мы следовать в испытывать СлимКИК 2000 с автофокусом. Заметьте что мы следовать этой процедурой 40 раз (20 различных доск и 2 различных печи):

Иньпут длина, ширина, и вес продукта. Автофокус определяет самый лучший первый рецепт печи. Если не были достаточных доск в базе данных для автофокуса для того чтобы определить самый лучший первый рецепт, то мы просто использовали рецепт который печь уже бежала.

Прикрепите термопары в доску и побегите она через печь используя СлимКИК 2000 для того чтобы записать термальный профиль.

ПВИ (отростчатый индекс окна) для термального профиля автоматически высчитано и вспомогательная программа навигатора автоматически ищет рецепта печи который обеспечит самое низкое ПВИ. Если фактическое ПВИ меньше чем, то 60% печь учтено установкой для доски. Если фактическое ПВИ больше чем 60%, то но навигатор может улучшить его по крайней мере 20 процентами, тогда используйте рецепт печи навигатора и идите назад к разделу 2.

Извещение в вышеуказанной процедуре что тестерам не нужно сделать любые «решения» во время испытания. СлимКИК 2000 и автофокус определяют сетпоинт температуры и скорость транспортера для использования, и мы следовать простым набором правил для того чтобы определить когда профиль был оптимизирован. Это упрощает тренировку тестеров потому что им не нужно никакое понимание отношения между установками печи (сетпоинт температура & скорость транспортера) и статистикой профиля (пиковой температурой, максимальным поднимая наклоном, временем над рефлов, етк.).

Парагон 150 БТУ

Мы начали испытать в парагоне 150 БТУ. Это более современную печь мы использовали для нашего испытания, построенный в сентябре 2000.

В виду того что это наша первая доска, база данных была пуста и автофокус не смог дать нам «рецепт первой догадки» для первого профиля. Мы просто использовали рецепт печь случилась бежать. Она приняла 3 профиля для находки СлимКИК 2000 в рецепте печи спецификаций для этой доски:

Результаты от 3 профилей которые необходимо, что получили первую доску в спецификациях

От вышеуказанной таблицы, заметьте что ПВИ первого профиля было 231%. В виду того что мы должны быть под 100%, который нужно находиться в спецификациях, этот рецепт печи хорошо из спецификаций. Навигатор после этого предложил рецепт печи который должен понизить ПВИ до 52%. Мы позволили программному обеспечению 2000 КИК автоматически скопировать этот предложенный рецепт в контрольную программу печи БТУ. Мы ждать до тех пор пока печь не стабилизирует на этом новом рецепте печи и после этого мы побежали второй профиль. Второй профиль имел ПВИ 102%. Это время навигатор нашел рецепт печи с предсказанным ПВИ 60%. Мы использовали предложенный рецепт и бежали третий профиль. Приводя ПВИ было 67%. В этот момент мы прекратили, счастливый что программное обеспечение 2000 КИК нашло рецепт печи который обрабатывал бы эту доску в спецификациях.
