SMT Machine 3D Solder Paste Inspection (SPI) TR7007Q SII (машина для проверки 3D пасты для сварки)
Спецификация:
| Оптическая система |
|
| Метод визуализации |
Снимок с остановкой и движением |
| Камера |
21 мпкс |
| Разрешение изображений |
9.8 мкм, 15 мкм (фабричное настройка) |
| Освещение |
Широкоспектровые 2D-светильники (RGB+W), коаксиальное освещение |
| 3D-технологии |
Четырехнаправленный цифровой паттерн |
| Поле зрения |
21 Mpix@ 9,8 мкм: 50,30 x 40,24 мм |
| 21 Mpix@ 15 μm: 76,8 x 61,4 мм |
| Проведение инспекции |
|
| Скорость съемки |
21 Mpix@ 9,8 μm: 2,6 FOV/сек |
| 21 Mpix@ 15 μm: 2,3 FOV/сек |
| Разрешение на высоту |
21 Mpix@ 9,8 мкм: 0,4 мкм |
| 21 Mpix@ 15 μm: 0,454 μm |
| Максимальная высота сварки |
21 Mpix@ 9,8 мкм: 420 мкм |
| 21 Mpix@ 15 μm: 470 μm |
| * на калибровочной цели |
| Таблица движения и управление |
|
| Управление осью X |
Шаровой винт + сервоуправляющее устройство с управляющим движением EtherCAT |
| Контроль по оси Y |
Шаровой винт + сервоуправляющее устройство с управляющим движением EtherCAT |
| Управление оси Z |
Шаровой винт + сервоуправляющее устройство с управляющим движением EtherCAT |
| Разрешение по оси X-Y |
0.1 мкм |
| Разрешение по оси Z |
0.1 мкм |
| Управление советом |
|
| Максимальный размер ПКБ |
TR7007Q SII: 510 x 460 мм |
| TR7007Q SII: DL: 510x310 мм x 2 полосы, 510x590 мм x 1 полоса |
| TR7007LQ SII: 765 x 610 мм |
| Толщина ПКБ |
0.6 - 5 мм |
| Максимальная масса ПКБ |
TR7007Q SII (DL): 3 кг. необязательно: 5 кг. |
| TR7007LQ SII: 3 кг. необязательно: 5 кг / 12 кг. |
| Верхний просвет |
TR7007Q SII (DL): 25 мм, TR7007LQ SII: 50 мм |
| Прозрачность дна |
40 мм |
| Прозрачность краев |
3 мм. Необязательно: 4 мм / 5 мм |
| Высота конвейера |
880 920 мм |
| * SMEMA совместима |
| Инспекционные функции |
|
| Недостатки |
Недостаточная паста |
| Чрезмерная паста |
| Деформация формы |
| Отсутствие пасты и моста |
| Измерение |
Высота |
| Площадь |
| Объем |
| Компенсация |
| Размеры |
|
| WxDxH |
TR7007Q SII: 1000 x 1480 x (@9,8 мкм: 1650 мм, @15 мкм: 1700 мм) |
| TR7007Q SII DL: 1000 x 1750 x (@9,8 мкм: 1650 мм, @15 мкм: 1700 мм) |
| TR7007LQ SII: 1365 x 1720 x 1710 мм |
| Примечание: без включения сигнальной башни |
| Вес |
TR7007Q SII: 795 кг |
| TR7007Q SII DL: 840 кг |
| TR7007LQ SII: 1025 кг |
Другие машины:
| TR7007D плюс |
| TR7007M SII Плюс |
| TR7700 SII |
| TR7007 SII |
| TR7007Q SII |
| TR7007 SIII |
| TR7007Q плюс |
| TR7700QH SII |
| TR7500QE Plus |
| TR7700QB SII |
| TR7700 SIII Ultra |
| TR7700QC SII |
| TR7700 SIII DT |

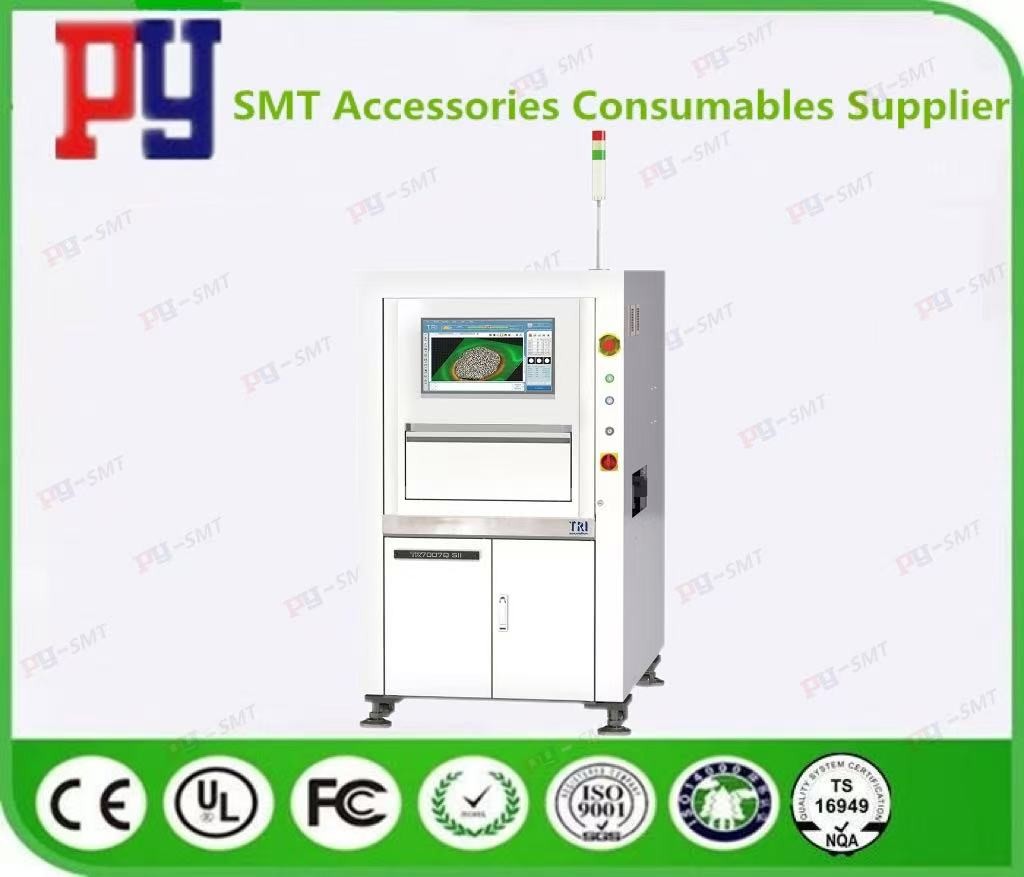

Снимок TR7007Q SII:
