Выделить:
Точная автоматизированная оптическая инспекция
, Отличная гарантированная автоматизированная оптическая инспекция
, AOI TR7500QE Plus

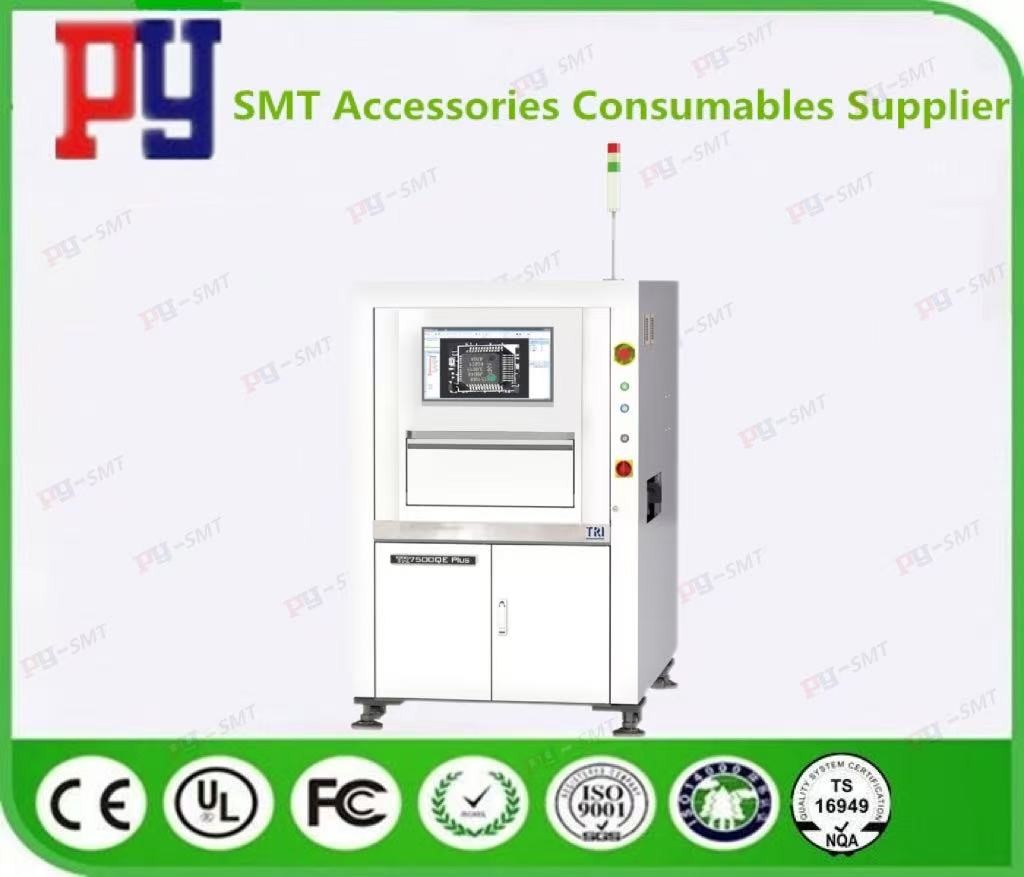

SMT Автоматизированная оптическая инспекция (AOI) TR7500QE Plus.
Спецификация:
| Оптическая система |
|
| Метод визуализации |
Стоп-и-поехать |
| Камера сверху |
12 Мп высокоскоростная камера |
| Угловая камера |
4 Угловые камеры |
| Разрешение изображений |
10 мкм, 12 мкм *, 15 мкм (заводская настройка) |
| |
| * Доступно для TR7500QE Plus |
| Освещение |
Многофазный светодиод истинного цвета, коаксиальное освещение |
| 3D-технологии |
Цифровые проекторы фриндж-паттернов |
| Максимальный 3D диапазон |
40 мм |
| Проведение инспекции |
|
| Скорость съемки |
@ 10 мкм: 25 см2/сек |
| @ 12 мкм: 37 см2/сек |
| @ 15 мкм: 57 см2/сек |
| Таблица движения и управление |
|
| Управление осью X |
Шаровой винт + серво с регулировщиком движения (линейный двигатель необязателен) |
| Контроль по оси Y |
Двухприводный шаровой винт + серво с регулировщиком движения |
| Управление оси Z |
Шаровой винт + сервоуправляющее устройство с управляющим движением |
| Разрешение по оси X-Y |
1 мкм |
| Управление советом |
|
| Максимальный размер ПКБ |
TR7500QE Plus: 510 х 510 мм |
| TR7500QE Plus DL: 510 x 310 мм x 2 полосы, 510 x 590 мм x 1 полоса |
| Толщина ПКБ |
0.5 - 6 мм |
| Максимальная масса ПКБ |
3 кг. вариант: 4 кг / 5 кг |
| Верхний просвет |
50 мм |
| Прозрачность дна |
40 мм |
| Прозрачность краев |
3 мм. Необязательно: 4 мм / 5 мм |
| Конвейер |
Высота встроенной линии: 880 920 мм |
| Инспекционные функции |
|
| Компонент |
Отсутствующие, сделанные из могилы, сделанные из таблиц, полярность, вращение, смещение, неправильная маркировка (OCV), дефектные, перевернутые, дополнительные компоненты, чужеродные материалы |
| Сплав |
Высота филета сварки, % объема сварки, избыток сварки, недостаток сварки, мостовые соединения, штыки через отверстия, поднятый свинец, царапины/загрязнение золотым пальцем |
| Размеры |
|
| WxDxH |
TR7500QE Plus: 1100 x 1730 x 1700 мм |
| TR7500QE Plus DL: 1100 x 2005 x 1700 мм |
| TR7500L QE Plus: 1365 x 1865 x 1700 мм |
| |
| Примечание: без включения сигнальной башни, высота сигнальной башни 520 мм |
| Вес |
TR7500QE Plus: 920 кг |
| TR7500QE плюс DL: 1040 кг |
| TR7500L QE Plus: 1035 кг |
