Автоматизированная оптическая инспекция AOI-машина
, TR7700 SIII SMT AOI-машина
, Ультра SMT AOI-машина
Автоматизированная оптическая инспекция (AOI) TR7700 SIII Ultra SMT AOI Machine.
Спецификация:
| Оптическая система |
|
| Метод визуализации |
Динамическое изображение |
| Камера сверху |
4 MP / 9 MP / 12 MP высокоскоростная цветовая камера |
| Угловая камера |
Никаких |
| Разрешение изображений |
5.5 мкм, 6 мкм, 10 мкм, 15 мкм (фабричная настройка) |
| Освещение |
Многофазный RGB+W светодиод |
| 3D-технологии |
3D лазерный датчик (необязательно) |
| Максимальный 3D диапазон |
Никаких |
| Проведение инспекции |
|
| Скорость съемки |
4 MP@ 10 μm: до 60 см2/сек |
| 4 MP@ 15 μm: до 120 см2/сек |
| 9 МП@ 10 мкм: до 80 см2/сек |
| 12 MP@ 5,5 мкм: до 32 см2/сек |
| 12 MP@ 6 μm: до 37 см2/сек |
| Таблица движения и управление |
|
| Управление осью X |
Шаровой винт + сервоуправляющее устройство с управляющим движением |
| Контроль по оси Y |
Шаровой винт + сервоуправляющее устройство с управляющим движением |
| Управление оси Z |
Шаровой винт + сервоуправляющее устройство с управляющим движением |
| Разрешение по оси X-Y |
1 мкм |
| Управление советом |
|
| Максимальный размер ПКБ |
TR7700 SIII Ultra: 510 x 460 мм |
| |
| TR7700 SIII Ultra DL: 510 x 310 мм x 2 полосы, 510 x 590 мм x 1 полоса |
| Толщина ПКБ |
0.6-5 мм |
| Максимальная масса ПКБ |
3 кг. необязательно: 5 кг. |
| Верхний просвет |
25 мм. Необязательно: 48 мм |
| Прозрачность дна |
40 мм |
| Прозрачность краев |
3 мм. Необязательно: 4 мм / 5 мм |
| Конвейер |
Высота встроенной линии: 880 920 мм |
| |
| * Необязательно: 940-965 мм (совместим с SMEMA) |
| Инспекционные функции |
|
| Компонент |
Пропал |
| Удаление могил |
| Биллборинг |
| Полярность |
| Ротация |
| Смена |
| Ошибочная маркировка (OCV) |
| Неисправный |
| Вверх ногами. |
| Дополнительный компонент |
| Инородный материал |
| Сплав |
Избыток сварки |
| Недостаточная сварка |
| Мостовые работы |
| Проходные булавки |
| Возвышенный свинец |
| Золотой палец |
| Поцарапание/загрязнение |
| Размеры |
|
| WxDxH |
TR7700 SIII Ultra: 1100 x 1720 x 1710 мм |
| TR7700 SIII Ultra DL: 1365 x 1720 x 1710 мм |
| |
| Примечание: без включения сигнальной башни, высота сигнальной башни 515 мм |
| Вес |
TR7700 SIII Ultra: 940 кг |
| TR7700 SIII Ultra DL: 960 кг |
Другие машины:
| TR7007D плюс |
| TR7007M SII Плюс |
| TR7700 SII |
| TR7007 SII |
| TR7007Q SII |
| TR7007 SIII |
| TR7007Q плюс |
| TR7700QH SII |
| TR7500QE Plus |
| TR7700QB SII |
| TR7700 SIII Ultra |
| TR7700QC SII |
| TR7700 SIII DT |

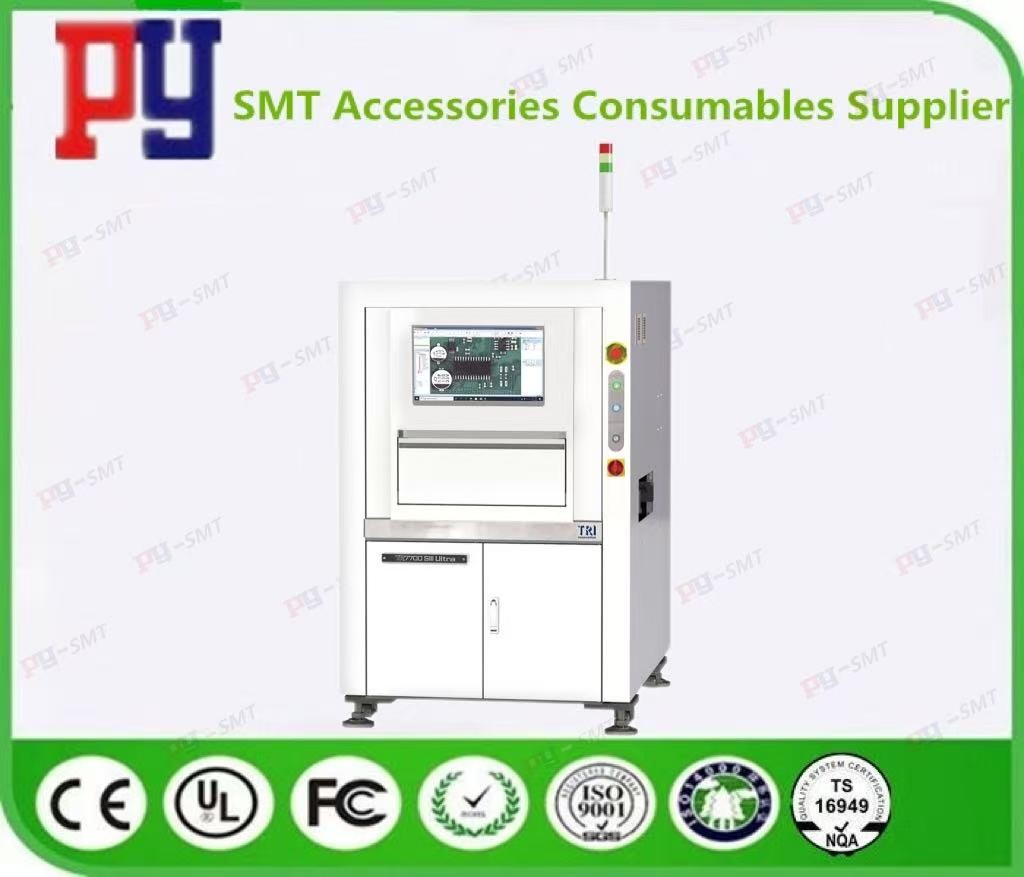

ТР7700 SIII Ультра изображение:
