Автоматизированная оптическая инспекция AOI-машина
, Машина SMT AOI
, TR7700QC SII AOI-машина
TR7700QC SII Автоматизированная оптическая инспекция (AOI) SMT AOI машина.
Спецификация:
| Оптическая система |
|
| Метод визуализации |
Стоп-и-поехать |
| Камера сверху |
12 Мп высокоскоростная камера |
| Угловая камера |
Никаких |
| Разрешение изображений |
10 мкм, 12 мкм, 15 мкм (заводская настройка) |
| Освещение |
Многофазный истинноцветный светодиод |
| 3D-технологии |
Проекторы Quad Digital Fringe |
| Максимальный 3D диапазон |
40 мм |
| Проведение инспекции |
|
| Скорость съемки |
@ 10 мкм: 25 см2/сек |
| @ 12 мкм: 37 см2/сек |
| @ 15 мкм: 57 см2/сек |
| Таблица движения и управление |
|
| Управление осью X |
Шаровой винт + сервоуправляющее устройство с управляющим движением |
| Контроль по оси Y |
Шаровой винт + сервоуправляющее устройство с управляющим движением |
| Управление оси Z |
Шаровой винт + сервоуправляющее устройство с управляющим движением |
| Разрешение по оси X-Y |
1 мкм |
| Управление советом |
|
| Максимальный размер ПКБ |
TR7700QC SII: 510 x 460 мм |
| TR7700MQC SII: 660 x 690 мм |
| TR7700L QC SII: 765 x 610 мм |
| TR7700QC SII DL: 510 x 310 мм x 2 полосы, 510 x 590 мм x 1 полоса |
| Толщина ПКБ |
0.6-5 мм |
| Максимальная масса ПКБ |
TR7700QC SII: 3 кг. необязательно: 5 кг. |
| TR7700MQC SII: 3 кг. необязательно: 5 кг. |
| TR7700L QC SII: 3 кг. необязательно: 5 кг / 12 кг. |
| TR7700QC SII DL: 3 кг. необязательно: 5 кг. |
| Верхний просвет |
50 мм |
| Прозрачность дна |
40 мм |
| Прозрачность краев |
3 мм. Необязательно: 4 мм / 5 мм |
| Конвейер |
Высота встроенной линии: 880 920 мм |
| |
| * Необязательно: 940-965 мм (совместим с SMEMA) |
| Инспекционные функции |
|
| Компонент |
Отсутствующие, выставленные на вывеске, полярность, вращение, смещение, неправильная маркировка (OCV), дефектные, перевернутые, дополнительные компоненты, чужеродные, поднятые компоненты |
| Сплав |
Высота филета сварки, % объема сварки, избыток сварки, недостаток сварки, мостовые соединения, штыки через отверстия, поднятый свинец, царапины/загрязнение золотым пальцем |
| Размеры |
|
| WxDxH |
TR7700QC SII: 1100 x 1720 x 1710 мм |
| TR7700MQC SII: 1250 x 1740 x 1710 мм |
| TR7700L QC SII: 1365 x 1720 x 1710 мм |
| TR7700QC SII DL: 1100 x 1820 x 1710 мм |
| |
| Примечание: без включения сигнальной башни, высота сигнальной башни 515 мм |
| Вес |
TR7700QC SII: 910 кг |
| TR7700MQC SII: 992 кг |
| TR7700L QC SII: 1025 кг |
| TR7700QC SII DL: 960 кг |
Другие машины:
| TR7007D плюс |
| TR7007M SII Плюс |
| TR7700 SII |
| TR7007 SII |
| TR7007Q SII |
| TR7007 SIII |
| TR7007Q плюс |
| TR7700QH SII |
| TR7500QE Plus |
| TR7700QB SII |
| TR7700 SIII Ultra |
| TR7700QC SII |
| TR7700 SIII DT |

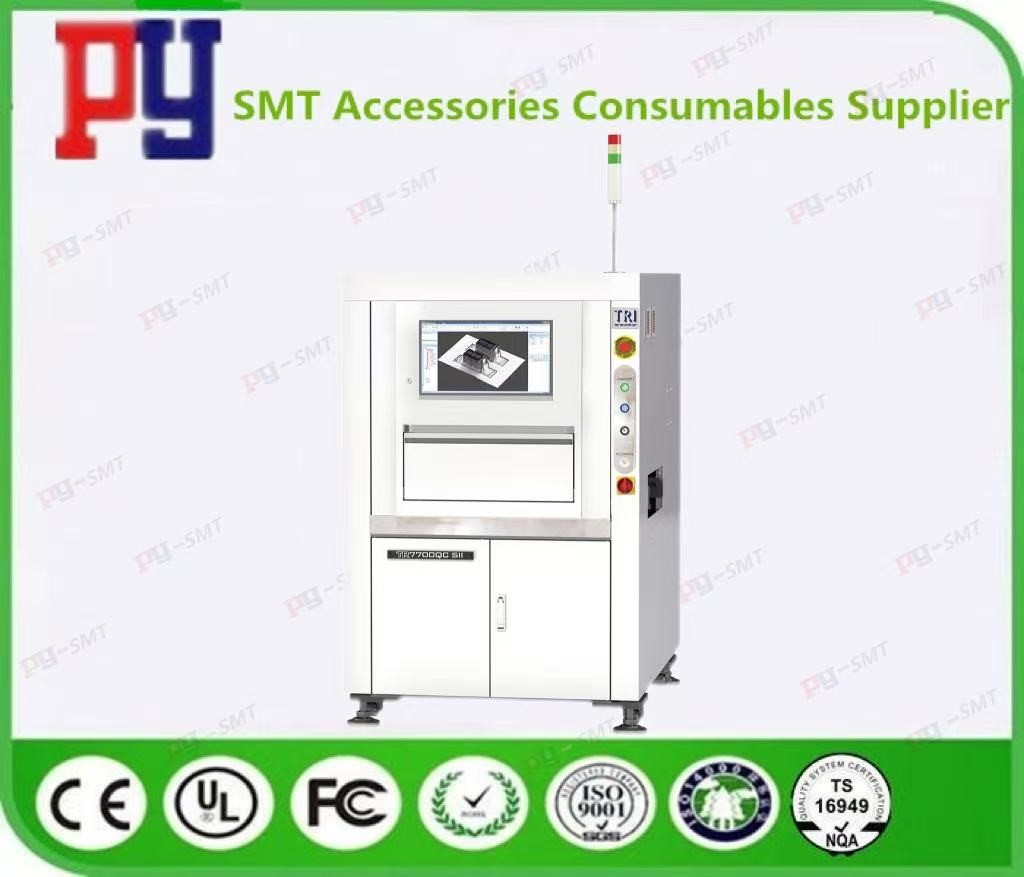

Изображение TR7700QC:
